鋼筋混凝土梁振動特性測試
發布日期：2020-03-01 12:40:39
德國卡爾斯魯厄理工學院的建筑材料研究院成立于1916年，主要研究領域包括：
l 地震工程
l 建筑強度提高
l 建筑狀態監測
l 高強度材料應用
本次研究，學院使用Polytec公司的多通道激光測振儀MPV-800測量鋼筋混凝土結構的梁。梁的長度6.5米，安裝了27個光學頭在預定的位置。本次研究的目的是評估梁在損壞過程中的振動特性（包括模態振型和共振頻率）。利用這些測量數據，學院可以制定橋梁和建筑物狀態監測的測量方案。

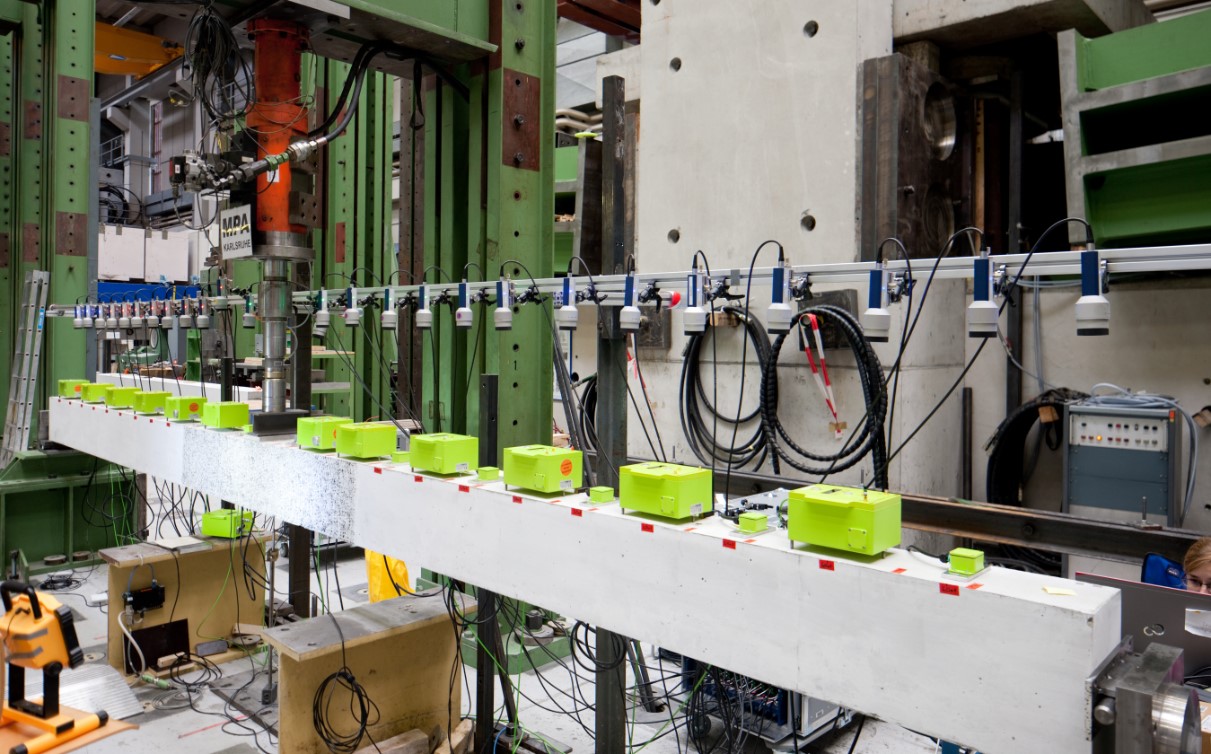

如上圖所示，利用專門的支架將27個光學頭放置到被測梁的上方。在梁的中間施加力的作用使梁產生變形。基本測量流程如下：
1） 使用橡皮錘激勵梁
2） 在2KHz、4KHz和8KHz分別使用MPV進行觸發測量
3） 在梁的中間施加力
4） 記錄梁的損壞（視覺觀察）
5） 釋放力
6） 增加一級力再次測試

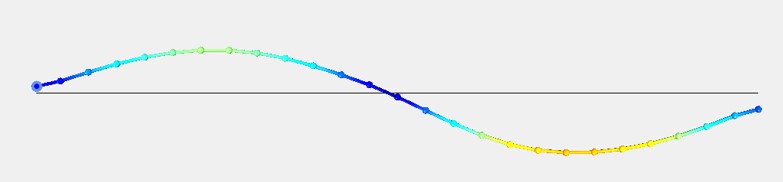

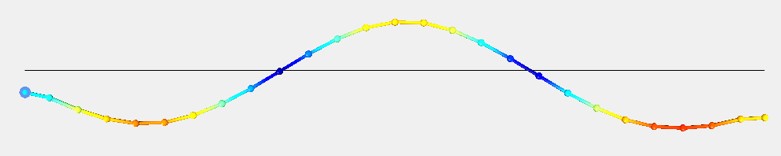

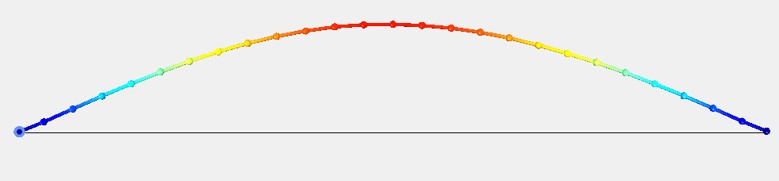

本次測量過程中共計采用了16組不同的力（逐級增加），直到梁損壞。以下是梁在11Hz, 45Hz 和 92Hz
時的振型。
觀察時域信號我們可以看到，沒有任何載荷的時候信號衰減的快比施加載荷以后。因此我們可以得到，材料的阻尼發生了變化，隨著損壞的增加阻尼逐漸減小。

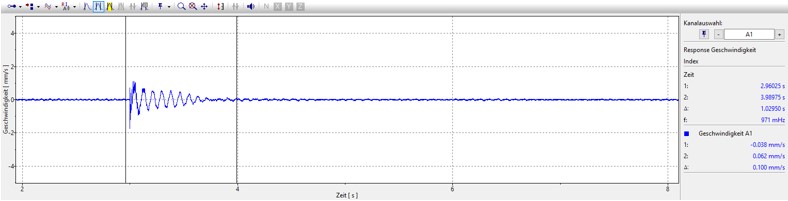

沒有任何載荷的時候，信號衰減時間約1秒

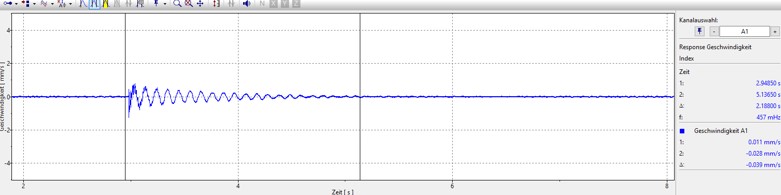

14個測試周期后，信號衰減時間約2秒

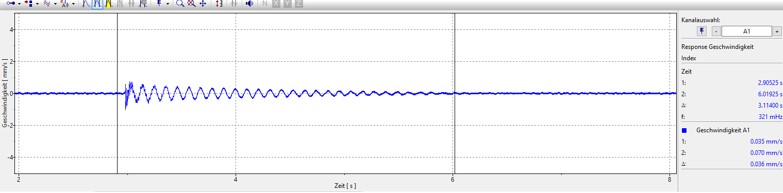

梁損壞以后，信號的衰減時間約3秒
