MEMS射頻開關的集成
MEMS射頻開關的片內集成技術可以為雷達和圖像處理系統提供低成本的高集成電路。結合激光測振儀和相干掃描干涉技術可以提高MEMS射頻開關的性能及穩定性。
SiGe-BiCMOS技術在毫米波應用領域受到越來越多人的歡迎，例如WLAN、雷達和圖像處理方面。考慮到這些應用會涉及不同帶寬以及各元件間的信號路徑控制和相位排列系統，會經常用到可重構集成電路，射頻性能提高后的RF-MEMS技術將使這些應用獲益（如圖1）。

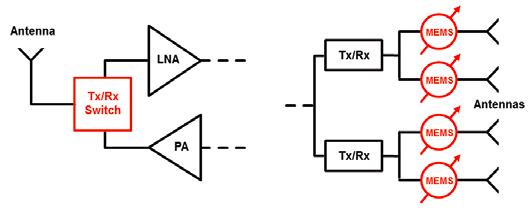

圖1用作Tx/Rx-switch（左側）或相移器（右側）的RF-MEMS開關
電容型的MEMS射頻開關集成在使用了IHPs SiGe-BiCMOS技術的BEOL上(如圖2)。這樣就可以實現晶體管與MEMS器件之間最短的通信距離，同時可以降低或避免高頻寄生效應。

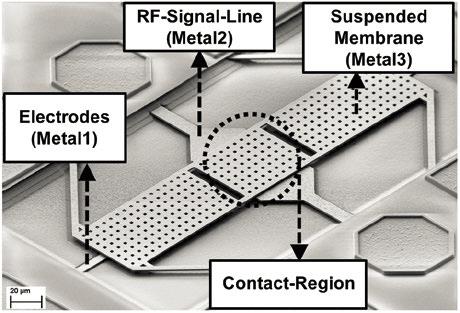

圖2 RF-MEMS開關的掃描電鏡圖
該功能開關是在前三個BEOL金屬層中實現的。金屬層1負責實現用于靜電驅動的高壓電極，金屬層2用作射頻信號線，然后懸膜則位于金屬層3。通過在電極上施加電壓，薄膜的位置可以進行調整，因此，信號線和懸膜之間的電容耦合變化可以實現高頻信號的有效切換。
試驗設備
RF-MEMS開關技術的開發需要同時結合機械、電子以及射頻方面的技術。對機電性能的分析至關重要，因為這個對射頻性能的影響很大。考慮到光學測試方法具有高分辨和對被測件影響較小的優點，因此首選光學測試方法。MSA-500激光測振儀可以用來對RF-MEMS開關機電運動特性進行晶圓級的測試，使用白光干涉分析靜態變形。LDV憑借杰出的“面外”測試能力和超高的測量精度成為一種非常有效的過程控制測試法，位移分辨率可以達到納米級，空間分辨率可以達到微米級。
結果
吸合電壓以及開關時間等參數可以通過施加不同驅動電壓來獲取，從RF-MEMS開關的實際測試結果來看，獲得的數據具有很好的一致性（如圖3）。

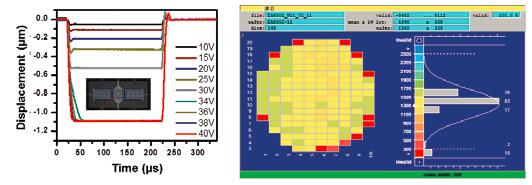

圖3 通過LDV測得的不同驅動電壓下的薄膜位移（左）和晶圓均勻性
機械彈簧常數和剩余應力的影響可以通過分析懸膜的位移數據得到，而后者又會對機械、電氣和射頻性能等方面產生很大的影響，所以需要進行定期檢測（如圖4）。

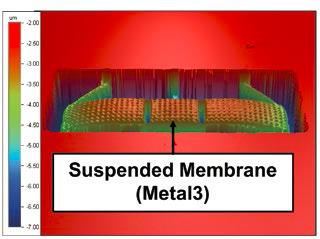

圖4 通過白光干涉技術獲得的RF-MEMS開關中的薄膜剩余應力的影響
可靠性是RF-MEMS技術在應用過程中遇到的最嚴重的問題之一，這是因為充電和疲勞會造成產品的失效。激光測振儀可以用來進行產品的可靠性診斷，進而提高產品的設計性能，這主要是因為使用激光測振儀是一種即快速又節省成本的方法，它可以同時對多個開關進行高達數十億次的循環測試（如圖5）。

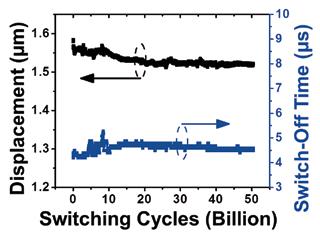

圖5 使用LDV進行RF-MEMS開關穩定性測試
結論與展望
近些年得益于激光測振儀和白光干涉技術的應用，RF-MEMS開關的片內集成已在很多方面取得發展，如產品性能、工藝穩定性、產量以及可靠性等。這些表征方法為晶圓級機電性能測試提供了經濟高效的手段，從而確保可以開發出穩定可靠的毫米波系統，例如集成有RF-MEMS開關的智能天線陣列已被成功研制出來。
